单片机电路设计：电磁兼容性的影响因素

大家好，我是简书平台上的一个电子爱好者。今天想和大家分享一下我在单片机电路设计中遇到的一个重要问题——电磁兼容性（EMC）。在实际项目中，我深刻体会到电磁兼容性对电路性能的极大影响，尤其是当外部干扰达到极高的电场强度时，如静电放电产生的电流脉冲，不仅会破坏设备的稳定性，还可能通过辐射影响周围电子系统。

因此，在单片机电路设计中，确保电磁兼容性不仅是提升系统性能的关键，更是现代电子产品设计中不容忽视的重要环节。接下来，我将从几个方面详细探讨电磁兼容性的影响因素，并分享一些实践经验。

PCB是单片机系统中电路元件和器件的支撑件，它提供了电路元件和器件之间的电气连接。随着电子技术的飞速发展，PCB的密度越来越高，设计难度也越来越大。PCB设计的好坏直接影响到单片机系统的电磁兼容性。

实践证明，即使电路原理图设计正确，如果印刷电路板设计不当，仍然可能导致电磁兼容性问题。例如，走线不合理、电源和地线布局不佳、信号线过长等都会增加电磁干扰的风险。因此，在PCB设计过程中，我们应该特别注意以下几点：

• 合理规划电源和地线网络，尽量减少回路面积，降低环路电感；
• 避免高频信号线与低频信号线交叉，防止串扰；
• 使用多层板设计，将电源层和地层分开，减少噪声传播；
• 合理安排元件位置，缩短关键信号线的长度，减少天线效应。

与电路板相连的电缆也是产生辐射问题的原因之一。高速信号电流在电缆中流动时，由于环路和阻抗不匹配等原因，很容易对外产生共模或差模的电磁辐射。因此，选择合适的电缆和连接器至关重要。

在实际项目中，我通常会选择屏蔽电缆来减少电磁辐射。屏蔽电缆可以有效抑制外界电磁干扰，同时也能防止内部信号对外界产生干扰。此外，选择高质量的连接器也非常重要，因为不良的连接器可能会导致接触不良，进而引发电磁兼容性问题。

为了提高电子产品的抗干扰能力和电磁兼容性，我们还需要特别关注一些容易受到电磁干扰的系统。具体来说，以下几类系统需要特别注意：

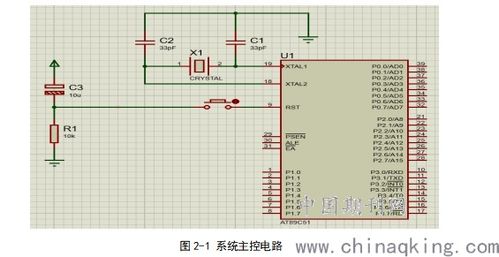

• 微控制器时钟频率特别高，总线周期特别快的系统：这类系统中的高速信号会产生较强的电磁辐射，容易干扰其他电路。因此，我们在设计时应尽量降低时钟频率，或者采用差分信号传输方式来减少辐射。
• 含有大功率、大电流驱动电路的系统：大功率电路在开关过程中会产生较大的电流变化，从而引发电磁干扰。为此，我们可以使用滤波器来抑制高频噪声，或者采用软启动技术来减缓电流变化的速度。
• 含有高速数字信号线路、开关电路、脉冲发生电路和大功率控制电路的系统：这些电路在极短的时间内电压电流急速变化，所含有的电感和电容电路通断时也会产生电磁骚扰。因此，我们需要采取措施减少这些电路的电磁辐射，例如使用低噪声电源、优化电路布局等。

在我参与的一个项目中，我们遇到了严重的电磁兼容性问题。当时，我们的单片机系统在一个复杂的工业环境中运行，周围有很多大功率设备。结果，系统经常出现死机、重启等问题，严重影响了正常工作。经过仔细排查，我们发现问题是由于电磁干扰引起的。

为了解决这个问题，我们采取了一系列措施：首先，重新设计了PCB，优化了电源和地线网络，减少了环路面积；其次，更换了屏蔽电缆，消除了电缆辐射问题；最后，增加了滤波器和软启动电路，降低了大功率电路的电磁干扰。经过这些改进，系统的稳定性大大提高，再也没有出现过类似的问题。

通过这个案例，我深刻体会到电磁兼容性设计的重要性。它不仅仅是理论上的知识，更是在实际项目中必须认真对待的关键问题。只有通过合理的PCB设计、电缆选择和系统抗干扰设计，才能确保单片机系统的稳定性和可靠性。

希望这篇文章能对大家有所帮助，如果你也有类似的经历或问题，欢迎在评论区留言交流。让我们一起探讨如何更好地解决电磁兼容性问题，提升单片机电路设计的质量！
